دستگاه اندازه‌گیری پروانه-سنسور هال WLF1
بررسی اجمالی محصول
این فلومتر پیشرفته با بهره‌گیری از فناوری اندازه‌گیری غیرتماسی پروانه-سنسور هال در بازار متمایز است. نوآوری پشت این فناوری در توانایی آن در ارائه اندازه‌گیری‌های جریان بسیار دقیق و قابل اعتماد نهفته است. هنگامی که سیال، چه مایع و چه گاز، از طریق خط لوله عبور می‌کند، انرژی جنبشی کافی برای چرخاندن پروانه را فراهم می‌کند.
پروانه فقط یک جزء مکانیکی ساده نیست؛ بلکه به یک عنصر مغناطیسی مجهز است. با چرخش پروانه، این عنصر مغناطیسی در فواصل منظم از کنار حسگر هال عبور می‌کند. حسگر هال که بر اساس اثر هال کار می‌کند، به تغییرات میدان مغناطیسی بسیار حساس است. هر بار که عنصر مغناطیسی روی پروانه عبور می‌کند، حسگر هال را تحریک می‌کند و باعث تولید سیگنال پالس می‌شود. یکی از ویژگی‌های قابل توجه این سیگنال این است که فرکانس آن دقیقاً متناسب با سرعت جریان سیال است. این رابطه خطی بین فرکانس سیگنال و سرعت جریان، اساس اندازه‌گیری دقیق جریان را تشکیل می‌دهد.
یکی از ویژگی‌های قابل توجه طراحی این فلومتر، عدم وجود دکمه‌های فیزیکی است. در عصر ارتباطات دیجیتال امروزی، این انتخاب طراحی، ساختار دستگاه را ساده کرده و خطر خرابی‌های مکانیکی مرتبط با دکمه‌ها را کاهش می‌دهد. در عوض، این فلومتر به گونه‌ای طراحی شده است که داده‌های جمع‌آوری‌شده را مستقیماً از طریق کابل به یک دستگاه خارجی منتقل کند. این دستگاه خارجی می‌تواند یک کنترل‌کننده منطقی قابل برنامه‌ریزی (PLC)، یک شمارنده یا یک ترمینال اینترنت اشیا (IoT) باشد که امکان نظارت و تجزیه و تحلیل داده‌ها را در زمان واقعی فراهم می‌کند.
این فلومتر طیف گسترده‌ای از کاربردها را دارد، به ویژه در سناریوهای نظارت بر جریان شامل موادی مانند اوره و دیزل. به عنوان مثال، در صنعت خودرو، نظارت دقیق بر جریان اوره برای عملکرد صحیح سیستم‌های کاهش کاتالیزوری انتخابی (SCR) که به کاهش انتشار اکسید نیتروژن کمک می‌کنند، بسیار مهم است. به طور مشابه، در صنعت سوخت، اندازه‌گیری دقیق جریان دیزل برای مدیریت موجودی و عملیات توزیع سوخت ضروری است.
II. اصل کار
اصل کار این فلومتر، تعامل جذاب فرآیندهای مکانیکی و الکتریکی است. جریان سیال از طریق خط لوله به عنوان نیروی محرکه پروانه عمل می‌کند. با حرکت سیال، نیرویی به پره‌های پروانه وارد می‌شود که باعث چرخش پروانه می‌شود. سرعت چرخش پروانه به صورت خطی با سرعت جریان سیال مرتبط است. این رابطه خطی نتیجه آیرودینامیک و هیدرودینامیک خوب طراحی شده پروانه است.
پره‌های پروانه با آهنرباهای دائمی تعبیه شده‌اند که معمولاً از مواد با استحکام بالا مانند آهنرباهای نئودیمیوم ساخته شده‌اند. این آهنرباها با دقت روی پره‌های پروانه قرار گرفته‌اند تا اطمینان حاصل شود که با چرخش پروانه، تغییر دوره‌ای در میدان مغناطیسی اطراف حسگر هال ایجاد می‌شود. حسگر هال که در قسمت بیرونی پروانه ثابت شده است، دائماً میدان مغناطیسی را رصد می‌کند. هنگامی که میدان مغناطیسی به دلیل چرخش پروانه و حرکت آهنرباها تغییر می‌کند، حسگر هال این تغییر مغناطیسی را به یک پالس الکتریکی تبدیل می‌کند.
سپس سیگنال پالس تولید شده از طریق کابل سفری را آغاز می‌کند. به یک دستگاه گیرنده مانند PLC، شمارنده یا ترمینال IoT منتقل می‌شود. هنگامی که سیگنال به دستگاه گیرنده می‌رسد، تحت یک سری محاسبات قرار می‌گیرد. این محاسبات برای تبدیل سیگنال پالس به داده‌های نرخ جریان در لحظه و داده‌های جریان تجمعی طراحی شده‌اند. داده‌های نرخ جریان در لحظه، اطلاعاتی در مورد سرعت جریان فعلی سیال ارائه می‌دهند، در حالی که داده‌های جریان تجمعی، حجم کل سیالی را که در یک دوره زمانی مشخص از فلومتر عبور کرده است، نشان می‌دهند.
III. پارامترهای فنی
1. مدل

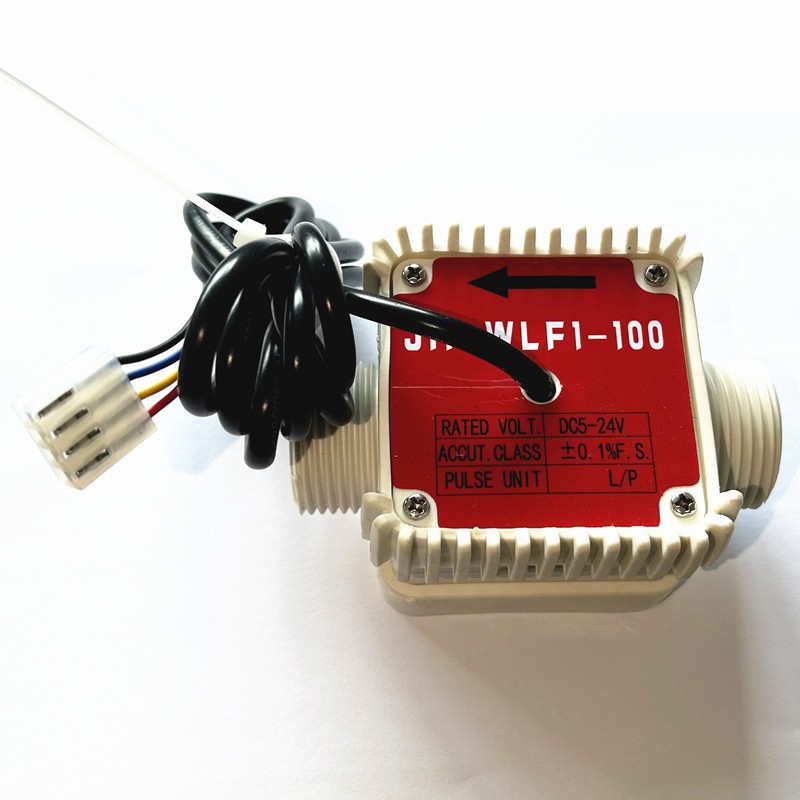

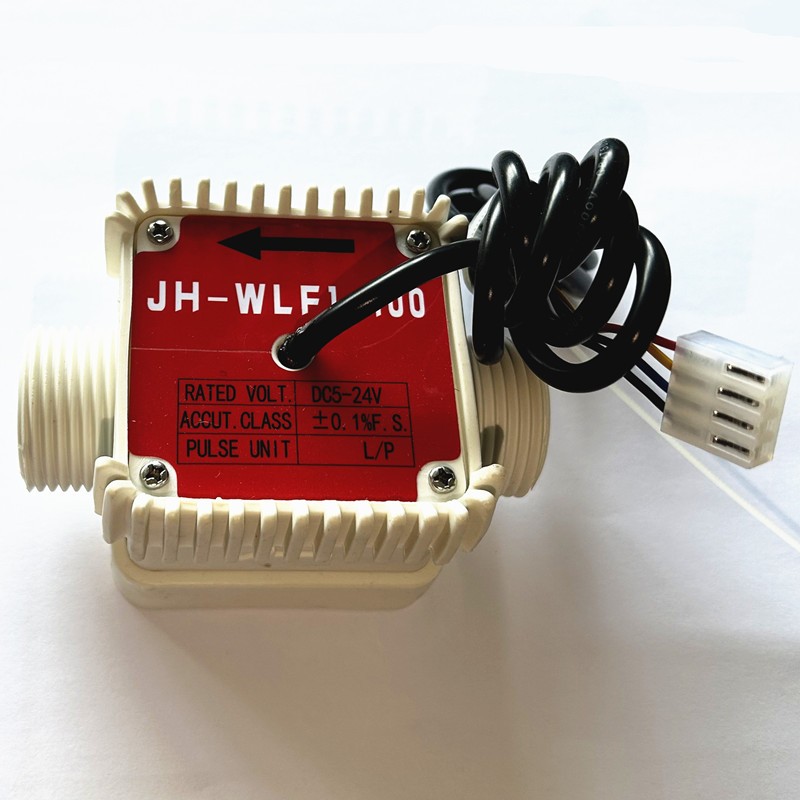

فلومتر با مدل JH - WLF1 - 100 شناسایی می‌شود. این شماره مدل به عنوان یک شناسه منحصر به فرد برای طراحی و ویژگی‌های خاص این فلومتر عمل می‌کند. این شماره به شناسایی محصول، مدیریت موجودی و پشتیبانی فنی کمک می‌کند.
۲. اندازه
این فلومتر دارای مشخصات اندازه G 1 است. این اندازه یک استاندارد رایج در صنعت است که سازگاری با طیف وسیعی از خطوط لوله و اتصالات را تضمین می‌کند. اندازه استاندارد، ادغام فلومتر را در سیستم‌های موجود کاربران بدون نیاز به تغییرات گسترده آسان‌تر می‌کند.
۳. محدوده جریان
محدوده جریان این فلومتر از ۱۰ تا ۱۰۰ لیتر در دقیقه است. این محدوده با دقت کالیبره شده است تا الزامات کاربردهای مختلف را برآورده کند. برای کاربردهایی با نیاز به جریان کم، مانند آزمایش‌های آزمایشگاهی یا فرآیندهای صنعتی در مقیاس کوچک، انتهای پایین محدوده جریان می‌تواند اندازه‌گیری‌های دقیقی را ارائه دهد. از سوی دیگر، برای کاربردهایی با نرخ جریان بالاتر، مانند توزیع سوخت در مقیاس بزرگ یا انتقال سیال صنعتی، انتهای بالای محدوده جریان، عملکرد قابل اعتمادی را تضمین می‌کند.
